Fritzing – Proiectarea PCB-urilor pentru toți

Fritzing este o aplicație open-source destinată makerilor, pasionaților de electronice și educatori, care doresc să transforme proiectele de prototipare rapidă (breadboard) în circuite imprimate reale (PCB – Printed Circuit Boards).

DacianFD84 DacianFD84
Iul 22, 2025 - 21:39
2
Fritzing – Proiectarea PCB-urilor pentru toți
Fritzing

🔧 Ce este Fritzing?

Fritzing este un software gratuit care te ajută să:

  • creezi scheme electronice

  • proiectezi circuite pe breadboard

  • transformi prototipurile în design de plăci PCB

  • exporți fișierele pentru fabricare reală a PCB-urilor

  • documentezi proiectele tale

Aplicația este ideală pentru începători, dar și suficient de puternică pentru proiecte complexe.

💡 Avantaje majore

✅ Ușor de folosit – Interfață grafică intuitivă cu drag-and-drop pentru componente
✅ Breadboard to PCB – Treci de la prototip la circuit imprimat în câțiva pași
✅ Bibliotecă extinsă de componente – Include Arduino, ESP32, senzori, relee etc.
✅ Export Gerber – Poți comanda PCB-ul tău la orice fabrică
✅ Open-source și comunitate activă – Poți adăuga propriile componente sau descărca altele create de utilizatori

🧭 De unde descarci Fritzing?

Site oficial:
👉 https://fritzing.org/download/

Fritzing este compatibil cu:

  • Windows

  • macOS

  • Linux

🔄 Fluxul de lucru cu Fritzing

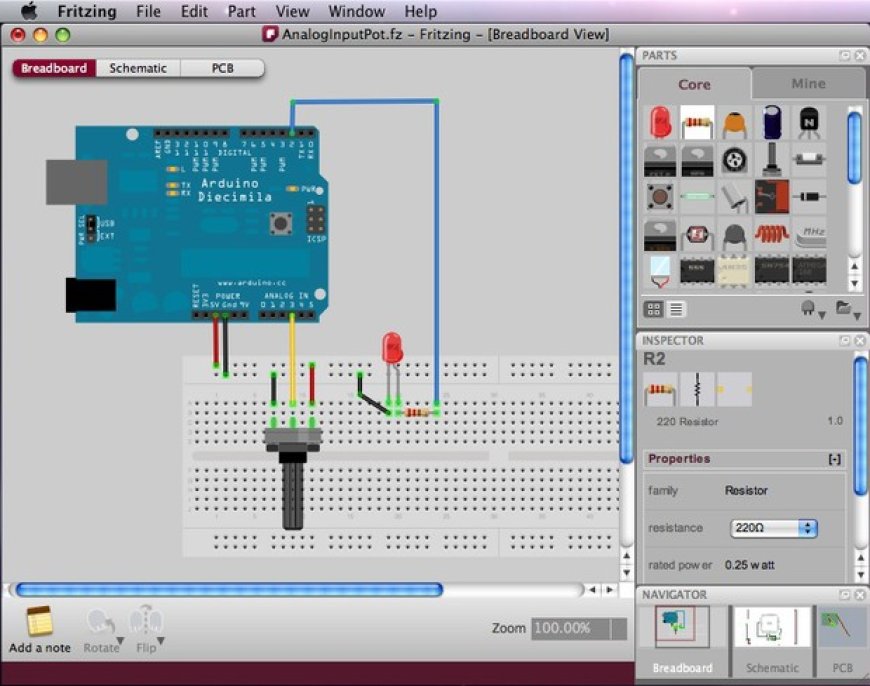

  1. Breadboard – Construiești circuitul cu componente reale sau virtuale

  2. Schematic – Treci în modul schematic pentru claritate logică

  3. PCB View – Proiectezi layout-ul plăcii PCB (1-layer sau 2-layer)

  4. Export Gerber – Generezi fișierele pentru fabricare (standard industrial)

  5. Fabricare – Poți trimite fișierele către un serviciu precum JLCPCB, PCBWay etc.

📦 Exemple de utilizare

  • Proiect Arduino cu senzor DHT11 pentru temperatură și umiditate

  • Control LED cu ESP8266

  • Modul de alimentare 5V cu stabilizator AMS1117

  • Placă custom pentru proiect Meshstastic cu modul T-Echo sau T114

🧪 Integrare cu alte ecosisteme

Fritzing este excelent pentru proiecte ce implică:

  • Arduino – Scheme simple și rapide

  • ESP8266 / ESP32 – Plăci de dezvoltare LoRa, Wi-Fi, BLE

  • Raspberry Pi – Interfețe GPIO și shield-uri personalizate

  • LoRa / Meshtastic – Plăci custom pentru noduri portabile

  • Senzori IoT – DHT11, PIR, MQ2, DS18B20 și mulți alții

📷 Documentare și partajare

Un alt avantaj important este faptul că poți exporta imagini clare pentru fiecare vedere (Breadboard / Schematic / PCB), utile pentru:

  • bloguri

  • documentație tehnică

  • tutoriale video

  • postări social media

📌 Concluzie

Fritzing este unealta ideală pentru cei care vor să treacă de la idee la realitate, transformând circuite din breadboard în plăci PCB gata de producție. Este simplu de folosit, puternic și accesibil pentru toți.

Dacă lucrezi cu Arduino, ESP32, sau îți place să experimentezi în domeniul microelectronicii, Fritzing ar trebui să facă parte din trusa ta digitală.
